• Осевые вентиляторы
• Датчики влажности
• Автоматический вентиляционный клапан
• Сервопривод (мотор-редуктор)
• Зубчатая рейка
• Внешние вентиляционные решётки
• Полукруглые вентиляционные каналы
• Система увлажнения воздуха
• Щиты управления вентиляционным оборудованием

Осевые вентиляторы

Осевые вентиляторы — важная часть приточной системы овощехранилища. Они служат для нагнетания воздуха, подготовленного в смесительной камере, к хранящейся продукции.

Ключевыми параметрами при выборе осевого вентилятора являются:

• Производительность и напор. При подборе вентилятора важно учитывать не только соотношение потоков, но и требуемую производительность (м³/ч) и создаваемый напор — они должны соответствовать объёму хранилища и сопротивлению воздуховодов.
• Регулировка скорости. Вентиляторы с возможностью плавной регулировки оборотов позволяют гибко управлять воздухообменом в зависимости от стадии хранения и погодных условий.
• Защита от коррозии и пыли. Поскольку в овощехранилищах повышенная влажность и присутствует пыль/мезга, целесообразно выбирать модели с антикоррозийным покрытием и соответствующей степенью защиты корпуса (например, IP54 и выше).
• Температурный диапазон работы. Оборудование должно стабильно функционировать при характерных для хранилища температурах (часто в диапазоне 0–12 °C).
• Совместимость с системой управления. Современные овощехранилища оснащаются автоматикой — вентиляторы желательно подбирать с учётом возможности интеграции в общую систему контроля микроклимата.
• Низкое потребление электроэнергии

Вентиляторы, предназначенные для хранения картофеля и овощей, разработаны и испытаны в лабораторных условиях.

Датчики

Датчики относительной влажности
используются для контроля влажности в помещении хранилища, а также во внешнем воздухе и непосредственно в продукте.

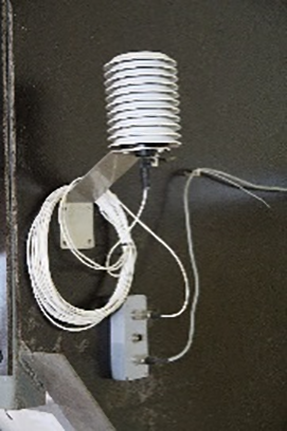

Уличный датчик влажности предназначен для контроля параметров входящего воздуха. Его применение позволяет исключить подачу в хранилище воздуха с неподходящей влажностью — это помогает поддерживать стабильный микроклимат и предотвращает риски порчи продукции.

Датчик влажности продукта служит для управления относительной влажностью в помещении. На основании его показаний регулируется работа разгонных вентиляторов: это позволяет предотвратить образование конденсата на потолке и стенах хранилища, а также своевременно организовать проветривание при необходимости.

Дополнительные характеристики датчиков:

• Диапазон измерений: обычно охватывает 0–100 % относительной влажности — этого достаточно для контроля условий хранения овощей и картофеля.
• Точность измерений: современные датчики обеспечивают погрешность в пределах ±2–3 %, что позволяет надёжно отслеживать изменения микроклимата.
• Температурная устойчивость: устройства рассчитаны на работу в характерных для овощехранилищ диапазонах температур (примерно от 0 до +25 °C), сохраняя стабильность показаний.
• Степень защиты корпуса: для уличных датчиков важна повышенная защита от влаги и пыли (как правило, не ниже IP65), чтобы обеспечить надёжную эксплуатацию в наружных условиях.
• Тип выходного сигнала: чаще всего используются аналоговые (4–20 мА, 0–10 В) или цифровые интерфейсы (например, Modbus) — это упрощает интеграцию с системами автоматического управления климатом.
• Время отклика: быстрые датчики (с откликом 10–30 секунд) позволяют оперативно реагировать на изменения влажности и корректировать работу вентиляционного оборудования.


Датчики температуры
 — ключевой элемент системы контроля микроклимата в овощехранилище. Они используются для мониторинга температуры непосредственно в продукте, а также в канале венткамеры. Показания датчиков поступают в систему управления, которая на их основе регулирует работу исполнительных механизмов — вентиляторов, сервоприводов и другого оборудования.

Высокая точность показаний и долговременная стабильная работа датчиков обеспечивают надёжность системы и способствуют сохранности овощей в течение всего срока хранения.

Основные характеристики датчиков:

• диапазон измерений: от −50 до +100 °C;
• точность показаний: ±0,1 °C;
• стандартная длина кабеля: 10, 20 или 30 м;
• тип кабеля для прокладки: экранированный (защищает от внешних электромагнитных помех и повышает достоверность данных);
• комплектация: провод длиной до 30 м и специальная «трубка‑копьё» для установки датчиков на необходимую глубину — это позволяет корректно измерять температуру в толще продукта.

Датчики рассчитаны на эксплуатацию в условиях повышенной влажности и перепадов температур, характерных для овощехранилищ, и отличаются устойчивостью к агрессивным средам, возникающим при хранении продукции.

Датчики концентрации углекислого газа (CO₂) играют важную роль в обеспечении оптимальных условий хранения картофеля, предназначенного для жарки. В течение всего периода хранения необходимо контролировать уровень CO₂: от концентрации этого газа напрямую зависит цвет картофеля после термической обработки. Для достижения стабильного и идеального результата требуется непрерывный мониторинг содержания CO₂ в воздушной среде хранилища.

Датчик CO₂ подключается к климатическому компьютеру, что позволяет интегрировать его в общую систему управления микроклиматом. На основании показаний датчика система корректирует работу вентиляции: это исключает избыточную подачу воздуха и ненужную циркуляцию, благодаря чему снижаются затраты на электроэнергию. Кроме того, точный контроль уровня CO₂ помогает минимизировать качественные и количественные потери хранимой продукции — сохраняются вкусовые характеристики и масса картофеля.

Датчик отличается удобством эксплуатации: он легко монтируется и демонтируется — это важно при проведении плановых чисток и дезинфекций хранилища. Диапазон измерений составляет от 0 до 10 000 ppm (частей на миллион), что покрывает все необходимые сценарии контроля газовой среды в овощехранилищах.

Дополнительные характеристики датчиков CO₂:

• Тип сенсора: чаще всего применяются не дисперсионные инфракрасные (NDIR) датчики — они отличаются высокой стабильностью и длительным сроком службы в условиях повышенной влажности.
• Точность измерений: типичная погрешность — в пределах ±3–5 % от измеряемого значения или ±50 ppm, что достаточно для задач хранения сельхозпродукции.
• Температурно‑влажностный диапазон эксплуатации: рабочие условия обычно составляют примерно от 0 до +25 °C при относительной влажности до 90 % без конденсации — это соответствует стандартным параметрам овощехранилищ.
• Степень защиты корпуса: для помещений с повышенной влажностью рекомендуется исполнение не ниже IP54, защищающее устройство от брызг и пыли.
• Выходной сигнал: распространены аналоговые выходы (4–20 мА, 0–10 В) и цифровые интерфейсы (Modbus, BACnet) — они позволяют гибко встраивать датчик в существующие системы автоматизации.
• Время отклика: современные датчики обеспечивают отклик в диапазоне 30–60 секунд, что даёт возможность своевременно реагировать на рост концентрации CO₂ и корректировать вентиляцию.
• Калибровка: многие модели поддерживают автоматическую базовую калибровку (ABC) либо предусматривают простую процедуру ручной настройки, что упрощает обслуживание и поддерживает точность показаний в долгосрочной перспективе.

Автоматический вентиляционный клапан

 — важный элемент системы микроклимата овощехранилища. Он предназначен для регулируемого впуска и выпуска воздуха, что позволяет поддерживать оптимальные условия хранения продукции.

Выбор типа клапана зависит от ряда факторов: местных климатических условий, расчётного объёма воздухообмена, способа хранения и вида продукции. Грамотный подбор оборудования обеспечивает стабильную работу системы и сохранность овощей на протяжении всего срока хранения.

Конструктивные особенности и характеристики:

• Толщина клапана — 100 мм. Такая конструкция исключает промерзание даже при температуре до −40 °C.
• Материал каркаса — оцинкованный металлический профиль. Оцинковка защищает конструкцию от коррозии и продлевает срок службы клапана в условиях повышенной влажности.
• Теплоэффективная сэндвич‑панель. В составе панели — морозостойкий пластик и пенополистирол: это обеспечивает хорошую теплоизоляцию и снижает теплопотери.
• Варианты исполнения. Доступны модели с открыванием внутрь и наружу — это позволяет адаптировать установку под особенности конкретного помещения.
• Уплотнение и герметичность. Используется высококачественная уплотнительная резина, которая обеспечивает плотное прилегание створки и предотвращает неконтролируемый воздухообмен.
• Возможность установки обогревающего кабеля. Опция актуальна для регионов с суровым климатом: кабель предотвращает обледенение и гарантирует стабильную работу клапана в зимний период.
• Надёжная фурнитура. Прочные петли и крепёжные элементы рассчитаны на длительную эксплуатацию и частые циклы открывания/закрывания.
• Тепло- и звукоизоляция. Конструкция клапана эффективно снижает теплопотери и уровень проникающего шума, что важно для поддержания стабильного микроклимата.
• Ассортимент. Широкий выбор моделей позволяет подобрать клапан под любые условия эксплуатации и требования вентиляционной системы.

Сервопривод (мотор‑редуктор) для овощехранилищ

 — ключевой исполнительный механизм системы климат‑контроля. Он обеспечивает точное управление воздушными заслонками, позволяя гибко регулировать потоки воздуха и поддерживать оптимальные параметры микроклимата для хранения продукции.

Управление заслонками осуществляется с помощью надёжных и мощных двигателей, интегрированных в привод. Сервопривод работает под контролем контроллера, который на основании данных от датчиков (температуры, влажности, CO₂ и др.) формирует команды на открытие или закрытие заслонок.

Преимущества и особенности конструкции

• Широкий выбор двигателей. Доступны различные модификации приводов с разными характеристиками крутящего момента и скорости — это позволяет подобрать оптимальное решение под конкретную вентиляционную систему и размеры заслонок.
• Низкие требования к обслуживанию. Конструкция рассчитана на длительную эксплуатацию без частого вмешательства: зубчатая передача обычно имеет заводскую смазку, устойчива к износу и не требует регулярной регулировки.
• Прочные и лёгкие элементы передачи. Зубчатые рейки и колёса изготавливаются из износостойких материалов (например, армированного пластика или лёгких сплавов) — они сочетают высокую механическую прочность с небольшим весом, снижая нагрузку на узлы привода.
• Точное позиционирование. Сервоприводы обеспечивают стабильную фиксацию заслонки в заданном положении, исключая самопроизвольное смещение из‑за вибраций или перепадов давления в воздуховодах.

• Крутящий момент: в зависимости от модели — от 2 до 20 Н·м и выше, подбирается по площади и весу заслонки, а также по сопротивлению воздушного потока.
• Время поворота: обычно составляет 30–120 секунд на 90°, что позволяет плавно изменять положение заслонки и избегать резких скачков давления и температуры в хранилище.
• Угол поворота: чаще всего 0–90° (иногда с небольшим запасом до 105°), с возможностью точной настройки конечных положений при помощи механических или электронных концевых выключателей.
• Напряжение питания: распространены варианты 24 В DC (для систем с повышенной безопасностью и интеграцией в низковольтные шкафы автоматики) и 230 В AC (для стандартных промышленных решений).
• Тип управления: трёхпозиционное (открыто/стоп/закрыто) либо аналоговое (0–10 В, 4–20 мА) для плавного регулирования положения заслонки в зависимости от текущих параметров среды.
• Степень защиты корпуса: как правило, не ниже IP54, что обеспечивает устойчивость к пыли и брызгам воды — актуально для условий овощехранилищ с высокой влажностью и периодической мойкой помещений.
• Рабочий температурный диапазон: обычно от −20 до +60 °C, что позволяет использовать приводы как в отапливаемых, так и в неотапливаемых секциях хранилища.
• Обратная связь и диагностика: многие модели оснащаются сигналами положения (в том числе потенциометром) и аварийными выходами — это упрощает мониторинг состояния привода в системе диспетчеризации.

Такая конструкция и набор характеристик делают сервоприводы надёжным и эффективным решением для автоматизации вентиляции в овощехранилищах, обеспечивая сохранность продукции и экономию энергоресурсов.

Зубчатая рейка

Зубчатая рейка — ключевой элемент привода автоматического клапана в овощехранилище. Она преобразует крутящий момент от сервопривода в продольное усилие, которое непосредственно приводит в действие клапан, обеспечивая его открытие или закрытие.

Конструкция и комплектация

В состав комплекта входят:

• приводной держатель с зубчатым колесом — обеспечивает передачу вращения от вала сервопривода на рейку;
• опорный подшипник с латунной вставкой — гарантирует плавное и стабильное движение рейки, снижает трение и износ;
• кронштейн — служит для жёсткой фиксации узла на конструкции клапана, обеспечивает соосность и надёжность крепления.

Варианты исполнения и характеристики

• Материал изготовления: доступны два типа реек — из алюминия и из оцинкованной стали. Алюминиевые рейки отличаются малым весом и коррозионной стойкостью, стальные (оцинкованные) — повышенной прочностью и долговечностью при высоких нагрузках.
• Длина: диапазон размеров — от 800 до 2000 мм, что позволяет подобрать оптимальный вариант под габариты клапана и требуемый ход створки.
• Модуль и шаг зубьев: стандартные решения обычно используют модуль 2–3 мм — это обеспечивает баланс между нагрузочной способностью и плавностью хода.
• Точность изготовления: допуски на прямолинейность и шаг зубьев соответствуют требованиям для промышленных приводов, что исключает рывки и заклинивание при работе.
• Нагрузочная способность: в зависимости от материала и сечения рейки выдерживает усилие до нескольких килоньютонов — этого достаточно для привода тяжёлых клапанов в системах вентиляции овощехранилищ.
• Степень защиты и стойкость к условиям эксплуатации: оцинкованная сталь устойчива к влажности и конденсату; алюминиевые рейки не подвержены коррозии, что важно при периодической мойке и высокой влажности в хранилище.
• Совместимость: рейки рассчитаны на стыковку с типовыми сервоприводами для заслонок и клапанов — крепление и посадочные размеры унифицированы для быстрой замены и монтажа.
• Варианты крепления: конструкция кронштейна допускает монтаж как на вертикальные, так и на горизонтальные поверхности, а также регулировку положения для точной подгонки зацепления «шестерня — рейка».

Такая комплектация и набор характеристик обеспечивают надёжную и долговечную работу узла в составе автоматизированной системы вентиляции, позволяя точно и стабильно управлять воздухообменом в овощехранилище.

Внешние вентиляционные решётки для овощехранилищ

 — важный элемент системы воздухообмена, который обеспечивает подачу и удаление воздуха, одновременно защищая вентиляционные проёмы от попадания посторонних предметов, осадков и мелких животных.

Конструктивные особенности

• Каркас из алюминиевого уголка 60 × 45 мм. Такая конфигурация придаёт решётке высокую жёсткость и позволяет использовать её в проёмах площадью до 4,8 м² без риска деформации.
• Усиление швеллером на задней части. Швеллер закреплён к каждой ламели заклёпочным методом — это повышает общую прочность конструкции и устойчивость к ветровым и механическим нагрузкам.
• Материал — экструдированный алюминий. Отличается повышенной надёжностью и долговечностью, а также естественной стойкостью к коррозии, что особенно важно при эксплуатации в условиях высокой влажности и перепадов температур.

Отделка и защита поверхности

• Порошковая покраска в заводских условиях. Покрытие наносится по технологии, обеспечивающей равномерный слой и прочное сцепление с металлом.
• Цветовая гамма по международной шкале RAL. Позволяет подобрать оттенок, соответствующий архитектурным требованиям объекта.
• Полиэфирное покрытие. Защищает алюминий от окисления, а лакокрасочный слой — от выцветания под воздействием ультрафиолета и атмосферных факторов.

Дополнительные технические характеристики

• Угол наклона ламелей. Обычно составляет 30–45° — такое расположение эффективно предотвращает попадание дождя и снега внутрь канала, одновременно обеспечивая достаточную пропускную способность по воздуху.
• Пропускная способность. Зависит от живого сечения решётки (отношения площади просветов к общей площади): типовые значения — 35–60 %, что позволяет точно рассчитывать воздухообмен в проекте.
• Степень защиты от внешних воздействий. Конструкция препятствует проникновению крупных частиц и насекомых; при необходимости можно дополнительно комплектовать мелкоячеистой сеткой.
• Устойчивость к ветровой нагрузке. Жёсткий каркас и усиленные соединения позволяют решёткам выдерживать значительные ветровые нагрузки, характерные для открытых площадок и сельскохозяйственных объектов.
• Температурный диапазон эксплуатации. Благодаря свойствам алюминия и защитного покрытия решётки сохраняют работоспособность и внешний вид в диапазоне примерно от −40 до +60 °C.
• Масса изделия. Алюминий существенно легче стальных аналогов, что упрощает транспортировку и монтаж, снижает нагрузку на ограждающие конструкции здания.
• Варианты крепления. Возможны фланцевое соединение, монтаж на анкеры либо установка в раму — выбор зависит от типа проёма и требований проекта.
• Возможность изготовления нестандартных размеров. Решётки могут производиться по индивидуальным чертежам, в том числе с учётом специфических габаритов проёмов и архитектурных особенностей здания.

Такая конструкция и набор характеристик делают алюминиевые вентиляционные решётки оптимальным решением для овощехранилищ: они надёжно защищают вентиляционную систему, обеспечивают расчётный воздухообмен и сохраняют эксплуатационные свойства в течение длительного срока службы.

Полукруглые вентиляционные каналы для овощехранилищ

Полукруглые вентиляционные каналы с перфорацией по бокам — специализированное решение для активной вентиляции насыпей овощей в хранилищах. Их конструкция разработана так, чтобы обеспечивать оптимальное распределение воздушного потока по всей толще продукции и одновременно защищать овощи от механических повреждений.

Конструктивные особенности

• Форма сечения — полукруглая. Такая геометрия повышает жёсткость канала и позволяет эффективно распределять давление насыпи, а также обеспечивает равномерную подачу воздуха через перфорацию по боковым стенкам.
• Перфорация. Отверстия расположены по бокам канала и спроектированы с гладкими кромками — это исключает травмирование клубней и корнеплодов при укладке и хранении.
• Модульность. Каналы поставляются в виде отдельных секций, из которых можно собрать линию нужной длины и конфигурации. Это упрощает монтаж, демонтаж и очистку системы.
• Сужение сечения к концу ветки. Для равномерного распределения давления и скорости потока типовые решения предусматривают постепенное уменьшение площади сечения к дальнему концу линии — так воздух распределяется по всей длине насыпи без «мёртвых зон».

Материалы и толщина металла

Каналы изготавливаются из высококачественной оцинкованной стали, устойчивой к коррозии в условиях высокой влажности. Толщина заготовки подбирается в зависимости от расчётной нагрузки (высоты насыпи, плотности продукции):

• 1,2 мм — для лёгких нагрузок и невысоких насыпей;
• 1,5 мм — универсальный вариант для большинства типовых хранилищ;
• 2,0 мм — усиленное исполнение для высоких насыпей (до 5–6 м) и тяжёлых культур.

Для дополнительной прочности профиль может иметь волнообразную форму (высота волны до 25 мм) — это повышает несущую способность секции и снижает риск деформации под весом продукции.

Ассортимент и подбор размеров

Большой выбор типоразмеров модульных воздуховодов позволяет подобрать оптимальное сечение и длину для конкретного хранилища:

• Высота канала: от 400 до 1015 мм (под высоту насыпи и требуемый объём воздуха).
• Ширина канала: от 780 до 1970 мм (зависит от расчётного расхода воздуха и шага укладки каналов).
• Длина секции: стандартные модули 1–3 м, что удобно для транспортировки и монтажа.

Подбор типоразмера выполняется на основании расчёта воздухообмена, высоты закладки и вида продукции — это позволяет минимизировать потери и обеспечить стабильный микроклимат.

Дополнительные технические характеристики

• Несущая способность. Усиленные профили выдерживают нагрузку от насыпи высотой до 6 м без значительной деформации, сохраняя проходное сечение и эффективность вентиляции.
• Степень герметичности стыков. Соединения секций обеспечивают плотное прилегание без значительных утечек воздуха; при необходимости применяются уплотнительные элементы.
• Совместимость с вентиляционным оборудованием. Каналы рассчитаны на работу в связке с осевыми и напорными вентиляторами; входные участки могут комплектоваться переходниками под стандартные фланцы.
• Устойчивость к агрессивной среде. Оцинкованное покрытие защищает металл от воздействия конденсата, паров и периодической мойки хранилища.
• Возможность адаптации под нестандартную конфигурацию. Благодаря модульной конструкции каналы можно укладывать в хранилищах сложной планировки, обходя колонны, опоры и другие препятствия.
• Обслуживание и очистка. Разборная модульная система упрощает инспекцию, чистку и дезинфекцию каналов между сезонами хранения.

Преимущества применения в овощехранилищах

• Снижение потерь продукции. Равномерная вентиляция всей толщи насыпи предотвращает очаги перегрева, переохлаждения и загнивания, существенно уменьшая процент брака.
• Увеличение высоты закладки. Прочные каналы позволяют поднимать высоту насыпи до 5–6 м, увеличивая полезный объём хранилища без потери качества вентиляции.
• Гибкость монтажа. Модульная система даёт возможность быстро развернуть или модернизировать вентиляцию даже в действующем хранилище.
• Долговечность. Качественные материалы и продуманная конструкция обеспечивают длительный срок службы каналов при интенсивной эксплуатации.

Такая конструкция полукруглых вентиляционных каналов делает их надёжным и эффективным решением для систем активной вентиляции в овощехранилищах, позволяя сохранять качество и товарный вид продукции на протяжении всего срока хранения.

Система увлажнения воздуха для овощехранилищ

Система увлажнения на базе насосов высокого давления — важный элемент поддержания оптимального микроклимата в овощехранилищах. Она позволяет не только поддерживать необходимую влажность воздуха, но и дополнительно охлаждать его за счёт испарения мелкодисперсного тумана, что особенно актуально в периоды пиковых нагрузок и при хранении чувствительных к перегреву культур.

Принцип работы

Очищенная вода подаётся к насосу высокого давления, далее распределяется по магистрали и распыляется через форсунки в виде мелкодисперсного тумана. Размер капли зависит от давления в системе, диаметра отверстия форсунки и их количества. Образующийся туман эффективно увлажняет и одновременно охлаждает воздух в помещении, стабилизируя температурно‑влажностный режим.

Основные компоненты и их особенности

• Насосы высокого давления. Спроектированы специально для интеграции в вентиляционные системы овощехранилищ. Комплектуются однофазным или трёхфазным асинхронным электродвигателем — выбор зависит от требуемой производительности и особенностей электроснабжения объекта.
• Автоматика управления. Размещается в герметичных боксах, защищающих электронику от влаги и пыли. Конфигурация автоматики подбирается индивидуально с учётом требований заказчика: можно реализовать как простое включение/выключение по таймеру, так и сложные алгоритмы по показаниям датчиков влажности и температуры.
• Магистраль высокого давления. В стандартном исполнении применяется полиамидная трубка 3/8″ — она лёгкая, устойчивая к коррозии и достаточно гибкая для удобной прокладки. Для специальных задач (например, при повышенных требованиях к долговечности или в зонах с риском механических повреждений) допускается использование труб из нержавеющей стали.
• Фитинги и соединения. Применяются специальные фитинги с быстроразъёмными соединениями: трубка фиксируется за счёт усилия вставки, после чего соединение надёжно удерживается. Такие узлы рассчитаны на рабочее давление свыше 70 бар, что гарантирует герметичность даже при высоких нагрузках.
• Форсунки. Отвечают за формирование мелкодисперсного тумана; подбираются по требуемому углу распыления, размеру капли и производительности.

Опциональные узлы

• Электромагнитный дренаж. Исключает подкапывание форсунок после окончания цикла работы, предотвращая локальное переувлажнение, образование луж и развитие плесени.
• Релейная защита от сухого хода. Отключает насос при отсутствии подачи воды, защищая дорогостоящее оборудование от поломок из‑за работы без жидкости.

Дополнительные технические характеристики

• Рабочее давление в системе. Обычно составляет 70–100 бар — этого достаточно для получения мелкодисперсного тумана с размером капель порядка 10–30 мкм, оптимально подходящих для быстрого испарения и равномерного увлажнения.
• Производительность насоса. Подбирается исходя из объёма хранилища и требуемого темпа повышения влажности; типовые значения — от 15 до 60 л/ч и выше.
• Степень защиты автоматики. Как правило, не ниже IP54, а в особо влажных зонах — IP65, что обеспечивает надёжную работу в условиях высокой влажности и периодической мойки помещений.
• Требования к качеству воды. Для стабильной работы форсунок и предотвращения их засорения рекомендуется использовать предварительно очищенную воду (механическая фильтрация, умягчение, при необходимости — обратный осмос).
• Температурный диапазон эксплуатации. Оборудование рассчитано на работу при температурах примерно от +5 до +35 °C; при более низких значениях требуется утепление магистралей либо применение антифризных решений.
• Энергопотребление. Зависит от мощности электродвигателя и режима работы; в типовых установках составляет от 0,75 до 3 кВт.
• Интеграция с системой управления микроклиматом. Возможна передача сигналов «авария», «работа», «низкий уровень воды» на климатический компьютер или в систему диспетчеризации по сухим контактам либо по стандартным протоколам (Modbus и др.).
• Уровень шума. Насосы и сопутствующее оборудование проектируются с учётом низкого уровня шума, чтобы не создавать дискомфорта при обслуживании хранилища.

Такая система увлажнения обеспечивает точное поддержание влажности, снижает усушку продукции, предотвращает пересыхание и способствует сохранению товарных качеств овощей и картофеля на протяжении всего срока хранения.

Щиты управления вентиляционным оборудованием для овощехранилищ

Щиты управления — ключевой узел автоматизированной системы вентиляции, обеспечивающий надёжное и безопасное управление вентиляционным оборудованием в овощехранилищах. Их функционал и надёжность напрямую влияют на стабильность микроклимата и сохранность продукции.

Контроль качества и соответствие стандартам

Качество щитов управления гарантируется многоуровневой системой контроля:

• Входной контроль комплектующих. Все элементы проходят проверку на соответствие техническим требованиям до начала сборки.
• Обязательные испытания. Каждый щит подвергается тестированию в электротехнической лаборатории — проверяются электрические параметры, корректность работы автоматики, защитные функции и устойчивость к нагрузкам.
• Документальное подтверждение качества. Результаты испытаний и соответствие продукции нормативам подтверждены сертификатами.
• Аккредитация контролирующей лаборатории. Электротехническая лаборатория официально зарегистрирована в Федеральной службе по экологическому, технологическому и атомному надзору (Ростехнадзор), что подтверждает достоверность проводимых испытаний.
• Соответствие международным стандартам по пылевлагозащищённости. При изготовлении щитов учитываются требования к степени защиты оболочек (IP), чтобы оборудование надёжно работало в условиях повышенной влажности и запылённости, характерных для сельскохозяйственных объектов.

Основные функции щитов управления

Возможности оборудования адаптируются под специфику проекта и пожелания заказчика. К базовому функционалу относятся:

• Автоматический и ручной режимы управления. Позволяют гибко управлять вентиляцией: в автоматическом режиме система самостоятельно регулирует работу оборудования по показаниям датчиков, в ручном — оператор может напрямую управлять отдельными узлами.
• Узлы защиты технологического оборудования. В схему включены устройства, предотвращающие повреждение вентиляторов, приводов и других компонентов при перегрузках, коротких замыканиях, перекосе фаз и иных аварийных ситуациях.
• Аварийная сигнализация. При возникновении нештатных ситуаций (например, отказ вентилятора, критическое отклонение параметров микроклимата, неисправность датчиков) система формирует сигналы тревоги — световая/звуковая индикация, передача аварийного статуса на диспетчерский пульт.
• Исполнение команд от климатического компьютера. Щит интегрируется с центральной системой управления микроклиматом: получает задания (например, изменить производительность вентиляции, открыть/закрыть клапаны) и передаёт обратную связь о текущем состоянии оборудования.
• Автоматическое управление впускными и выпускными клапанами. Система самостоятельно корректирует положение заслонок для поддержания заданных параметров воздухообмена, температуры и влажности.

Дополнительные технические характеристики

• Напряжение питания и силовые параметры. Чаще всего щиты рассчитаны на питание 380 В, 50 Гц; поддерживают подключение двигателей мощностью от 0,18 до 30 кВт и более — в зависимости от конфигурации.
• Тип управляющей логики. Возможны варианты на базе релейной автоматики (для простых задач) либо на базе программируемых логических контроллеров (ПЛК) — они обеспечивают более гибкие алгоритмы, архивирование данных, тонкую настройку и интеграцию с системами диспетчеризации.
• Интерфейсы связи. Для обмена данными с внешними системами (климатическим компьютером, SCADA, BMS) используются стандартные протоколы: Modbus RTU/TCP, Ethernet, сухие контакты и др.
• Степень защиты корпуса. В зависимости от места установки применяются корпуса со степенями защиты IP40 (для сухих помещений), IP54 (устойчивость к брызгам и пыли) или IP65 (полная защита от струй воды и пыли) — выбор зависит от условий эксплуатации.
• Климатическое исполнение. Щиты могут изготавливаться в исполнении, рассчитанном на эксплуатацию при температурах от +1 до +35 °C (стандарт) либо в расширенном диапазоне — по индивидуальному заказу.
• Индикация и органы управления на лицевой панели. Предусмотрены кнопки «Пуск/Стоп/Сброс аварии», переключатели режимов, световые индикаторы («Питание», «Работа», «Авария»), а при необходимости — HMI‑панель для отображения параметров и настройки уставок.
• Защита от внешних воздействий. Экранирование цепей управления, фильтры от электромагнитных помех, применение клеммных колодок с защитой от случайного касания повышают надёжность и безопасность эксплуатации.
• Возможность расширения функционала. В конструкцию можно добавить модули для контроля фильтров, мониторинга энергопотребления, учёта моточасов, интеграции с пожарной сигнализацией и другими инженерными системами.

Такая конфигурация щитов управления позволяет обеспечить стабильную, энергоэффективную и безопасную работу вентиляционного оборудования в овощехранилищах, максимально сохраняя качество хранимой продукции.
